Los espesores de sección son .250 “, 0.375”, 0.500 “, 0.750”, 1.0 “y 1.5″, proporcionando cobertura basada en la Sección V de ASME Art. 4 para tuberías con espesor desde 0.200 hasta 2”.

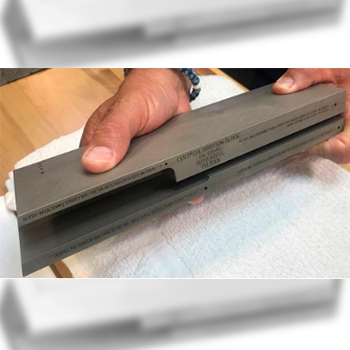

El bloque presenta reflectores de agujero perforado lateral (SDH) que están permitidos según ASME y proporcionan una referencia mucho más consistente en una amplia gama de ángulos en comparación con las muescas. Los SDH también funcionan como reflectores compatibles con ASME para aplicaciones no tubulares (T-434.2.1.) El bloque es adecuado para calibraciones ultrasónicas phased array como convencionales. Cada sección está convenientemente grabada para indicar el rango de espesores de tubería cubiertos. El peso es de solo 5.9 Kg., solo un poco más pesado que un bloque IIW estándar.
