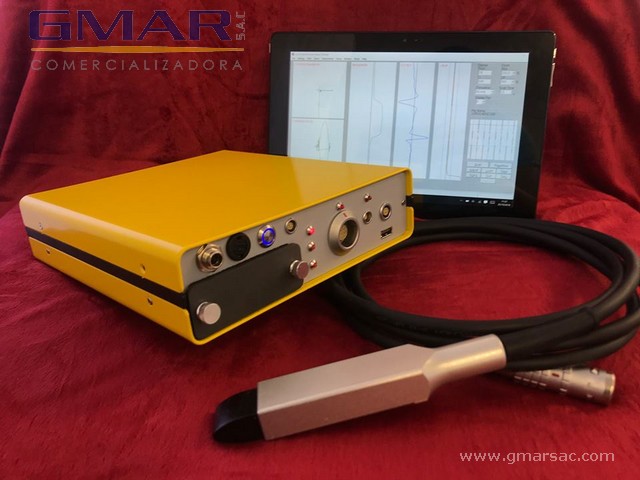

Con la implementación del nuevo LIZARD M8 ahora puede soportar cables de sonda de hasta 200m. de longitud, ya sea solo en inspecciones de superficie o de superficie a submarina.
Ya sea que necesite LIZARD Electromagnetic Array, LIZARD AC Field Measurement, LIZARD Field Gradient Imaging, Eddy Current clásico o alternativamente una combinación de técnicas definida por el usuario, se garantizará la total confianza en la detección de defectos.
Aplicable en Inspección de soldaduras en tanques, en planchas, en estructuras con Juntas a tope, en T, en esquina. inspección de componentes mecánicos sin retiro del recubrimiento o limpieza profunda, inspección de ruedas de ferrocarril y vías férreas, identificación de materiales y tratamientos térmicos, aproximación de la dureza a través de la conductividad.
Características
- La exclusiva tecnología Field Gradient y el software Lizard® LISS proporcionan imágenes de gradiente de campo, matriz electromagnética, medición de campo de corriente alterna (ACFM) e información de datos de corrientes Eddy estándar de cada elemento del sensor en un solo escaneo, ya sea en el sitio o en el laboratorio.
- Inspección confiable y rápida a través de recubrimientos conductivos (zinc, aluminio rociado con llama, etc.) o no conductivas (pintura, compuestos, etc.) de estructuras o piezas con resultados repetibles para un verdadero monitoreo de defectos en tiempo real y “archivando ” información de datos de Lift Off ‘por canal (información de acoplamiento de la sonda)
- Inspeccione, detecte, analice y monitoree los defectos con una verdadera medida de longitud y profundidad en todo el perfil del defecto sin el requisito de volver a escanear. Dimensione los defectos con comodidad ya sea en el sitio o en una etapa de revisión posterior
- El software Lizard® LISS funciona en un entorno Windows con características avanzadas que utiliza controles deslizantes de software simples para una rápida manipulación de datos y la facilidad del operador
- Alta probabilidad de detección con falsas alertas significativamente bajas, la inclusión de los datos de Eddy Current clásico por canal proporciona falsas alarmas más bajas que cualquier otro sistema de medición de campo de CA en el mercado.
- Modo de dimensionamiento dedicado para el análisis rápido y detallado de defectos, la información sobre la longitud y la profundidad de la señal se proporciona desde una única pasada de exploración sin el requisito de realizar mediciones físicas en el sitio, pudiendo dimensionar la data del defecto en cualquier momento y en cualquier lugar.
Especificación del Sistema
- Sistema multicanal compatible con las normas EN1711, EN473 y ASTM E2261-07
- Software de inspección y análisis Lizard® (LISS)

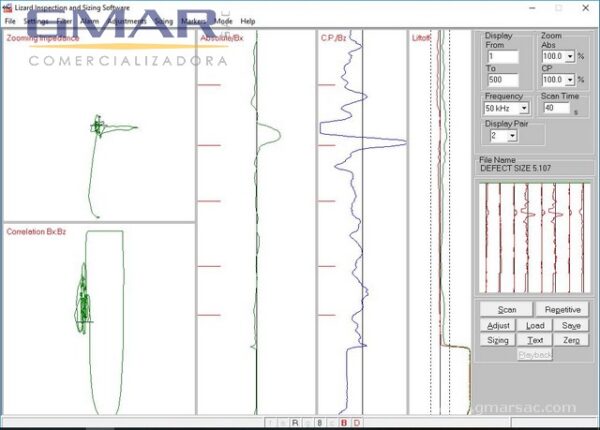

- Pantalla de adquisición simultánea de Lizard® Eddy Current, Medición de campo de corriente alterna (ACFM), EMA (matriz electromagnética) y FGI (Field Gradient Imaging)
- Dimensionamiento del defecto, pantalla conmutable entre modos de señal sin procesar y profundidad de defecto
- Operación controlada a distancia para la operación de un solo usuario
- Muestreo digital rápido para inspección rápidas y filtros de software para la reducción del ruido de escaneo
- Trazabilidad de inspección completa con almacenamiento y recuperación de datos completos
- Capacidad de clasificación de metales.
- Configuración automática de ganancia de sonda
Interfaz
- Puerto de comunicación USB RS485 estándar que permite una distancia de hasta 500M entre Lizard® M8 y una computadora portátil / PC
- Puerto de comunicación RS232 adicional para conexión opcional de corta distancia
- Soporte de sonda Lizard® FGI, EMA y medición de campo de corriente alterna (ACFM) a través del conector Lemo dedicado.
- Conector tipo Jaeger para sonda Eddy Current clásica (adaptadores disponibles para la mayoría de los tipos de sonda Eddy Current de terceros, opciones de conector alternativas disponibles en el momento del pedido)
- Entrada de codificador de escaneo (encoder) para los marcadores, la distancia, el uso del control remoto
- La extensión de la sonda LIZARD® puede usarse hasta 200M, ya sea en superficie o de superficie a submarino.
Energía
- Batería inteligente recargable para un uso de hasta 10 horas
- Unidad de cargador / adaptador de CA universal para uso continuo o carga de baterías.
